Priklop na 230V
Tračni sistem 48V deluje na nizki napetosti 48V, zato za priklop na hišno napetost 230V uporablja napajalnik, ki napetost 230V pretvori v napetost 48V, ki je primerna za napajanje reflektorjev in svetil v tračnici.
Izbira napajalnika
Pri izbiri napajalnika je za daljšo življenjsko dobo in čimbolj stabilno delovanje pomebno, da obremenitev napajalnika ni večja kot njegove 90% zmogljivosti. Obremenitev izračunamo tako, da seštejemo moči vseh reflektorjev in svetil, ki bodo priklopljene nanj.
Kaj pa če je poraba vseh reflektorjev in svetil na liniji višja od zmogljivosti napajalnika?
POMEMBNO! Na isti liniji je lahko priklopljen samo en napajalnik. V primeru, da na isto linijo povežete dva ali več napajalnikov, sistem ne bo deloval pravilno, saj zaporedna ali vzporedna vezava večih napajalnikov v praksi ni mogoča.
V tem primeru je potrebno linijo, kljub temu, da lahko izgleda kot ena sama linija, električno ločiti na več segmentov, ki med seboj niso povezani s spojko. Vsakega od teh segmentov je potrebno napajati z drugim napajalnikom, na način, da obremenitev vsakega od teh napajalnikov ne presega njegove zmogljivosti.
Omejitve glede dolžine tračnice
Ker sistem deluje na napetosti 48V, padec napetosti v praksi ni problematičen tako zelo kot pri napetostih 12V ali 24V. Omejitev glede največje dolžine linije je tako 50m.
Dolžina in število komponent
Pri načrtovanju sistemov 48V je pomembno, da smo pozorni na dolžino posameznih komponent, saj se hitro lahko zgodi, da nanjo pozabimo. Komponente se v tračnico vstavljajo iz vrha, zato je pomebno, da prej predvidimo skupno dolžino vseh komponent, da je vgradnja sploh mogoča. V razpredelnici si lahko ogledate dolžine posameznih komponent.
| Tip modula | Dolžina |
| Spojka za vezje | 160mm |
| Napajalnik 100W | 300mm |
| Napajalnik 200W | 360mm |
| Reflektor 7W | 140mm |
| Reflektor 12W | 140mm |
| WIDE svetilka 10W | 320mm |
| WIDE svetilka 20W | 620mm |
| SPOT svetilka 10W | 260mm |
| SPOT svetilka 24W | 460mm |
| NASTAVLJIVA SPOT svetilka 12W | 260mm |
| NASTAVLJIVA SPOT svetilka 24W | 460mm |
Rezanje tračnic
Tračnice so v celoti narejene iz aluminija, zato jih na točno mero lahko odrežemo z žago za kovino. Priporočljivo je uporabiti žago s čimbolj finimi zobci.
Spajanje tračnic
Tračnice je mogoče spajati s spojkami, ki jih lahko najdete v naši ponudbi. Za spajanje dveh ravnih tračnic se uporabljata dve spojki: spojka za vezje, ki tračnici električno povezuje in spojka za tračnico, ki tračnici povežeta mehansko. Na naši spletni strani se te spojke prodajajo v kompletu.
Pritrjevanje tračnice

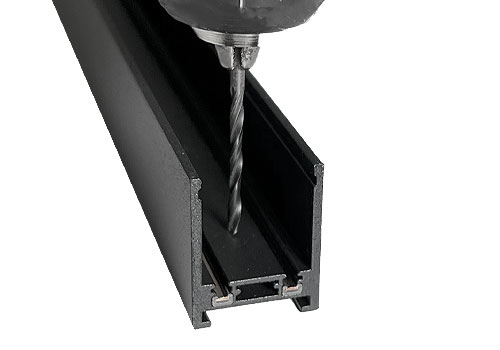

Tračnica je lahko položena horizontalno na strop ali vertikalno na steno. Pri direktni montaži je potrebno naprej prevrtati notranjost tračnice, tračnica pa se nato direktno pritrdi v površino z vijaki. Vijaki za direktno montažo niso priloženi. Sistem je priporočljivo najprej sestaviti in šele nato fiksirati na strop/steno.
Pritrjevanje kompleksnejših sistemov

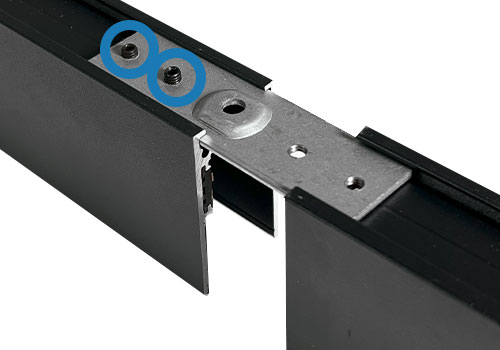

Ker se spojka za spajanje dveh tračnic lahko z vijaki pritrdi samo iz zgornje strani, je montaža spojke na način, ko je tračnica že montirana na površini, nemogoča. Zato se v primeru kompleksnejših sistemov tračnice polagajo s spojko, fiksirano samo ne eni tračnici. Na drugi tračnici se ne pritrdi z vijakom, ampak samo z vstavljanjem. Spojka ne opravlja funkcije nosilnosti, ampak samo skrbi, da sta tračnici poravnani.
